Диана-2 – двухканальный анализатор вибросигналов (виброанализатор)
Есть на складе.
Поверка в течение 1 дня.
Доставка и гарантия

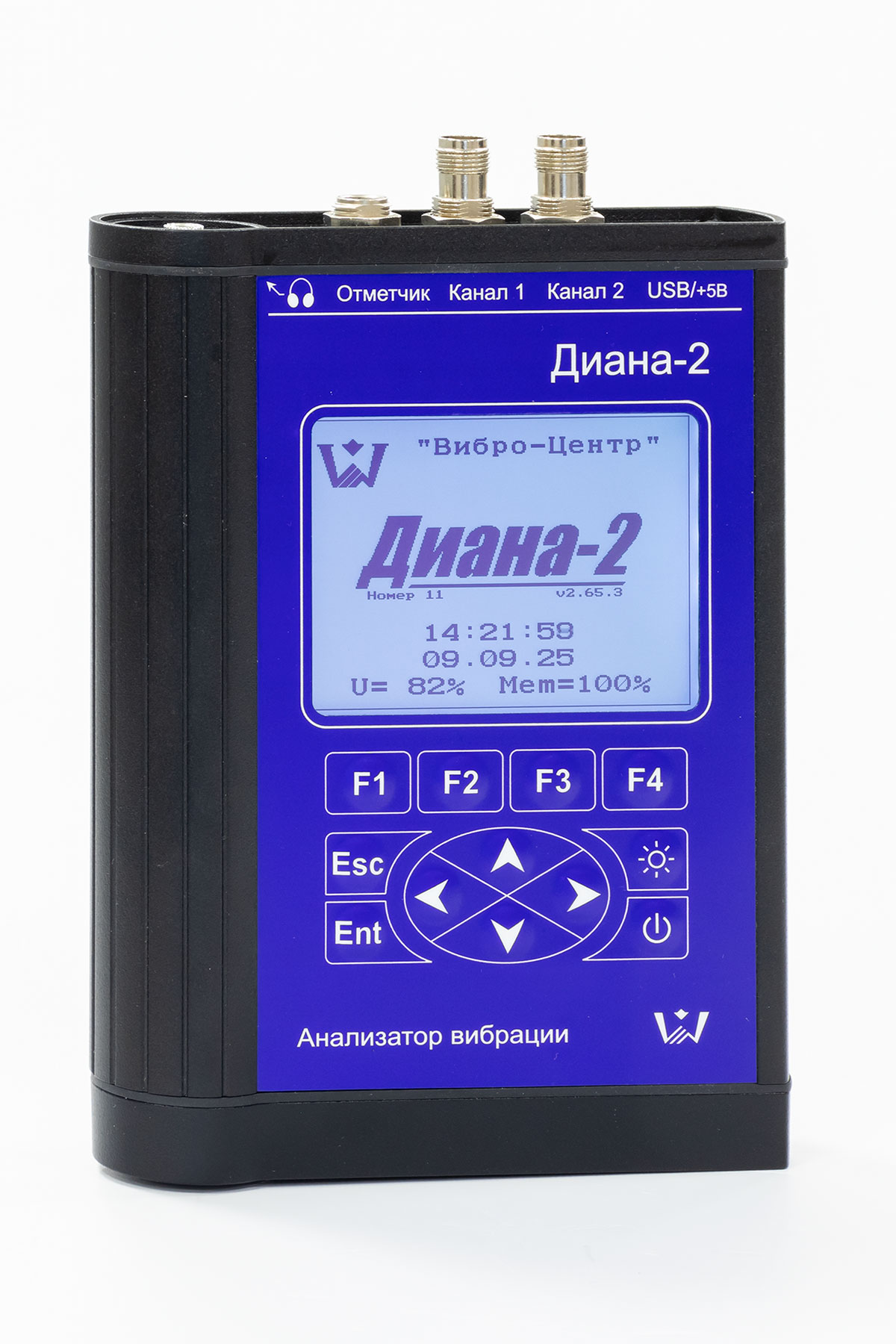

Анализатор вибрации двухканальный "Диана-2" (виброанализатор) предназначен для диагностики состояния и балансировки вращающегося оборудования.
Он является портативным, малогабаритным, автономным, переносным, эффективным и дешевым решением для проведения наиболее часто встречающихся в практике диагностических работ. Прибор прост в работе и доступен специалистам, имеющим различный уровень вибрационной подготовки.
Анализатор вибрации «Диана-2» обладает уникальными возможностями в регистрации и обработке сигналов. Основными преимуществами прибора «Диана-2», по сравнению с другими приборами данного класса, являются:
- Прибор может быть использован в качестве цифрового магнитофона с длительностью регистрации до 1 часа (в зависимости от выбранных параметров регистрации). Этот режим позволяет анализировать вибрацию оборудования в переходных режимах, смене нагрузки, выбеге, пуске и т. д.
- Прибор может регистрировать и анализировать вибрационные процессы при помощи частотных спектров с очень высоким разрешением, до 51200 (!) линий в спектре.
- Прибор может анализировать состояние короткозамкнутой клетки роторов асинхронных двигателей при помощи входящего в состав поставки прибора токового датчика.
Максимальный набор дополнительных и сервисных функций, встроенных в прибор, также способствует высокой эффективности применения прибора:
- Встроенная программа балансировки роторов в собственных опорах, с использованием входящего в комплект поставки лазерного отметчика, позволяют проводить эффективную виброналадку оборудования.
- Анализ подшипников качения «на месте» по уровню импульсов от дефектов и по спектру огибающей вибрационного сигнала при помощи программы для компьютера.
- Наличие большого количества встроенных функций, например, расчет амплитуды и фазы первой гармоники, регистрация сигналов собственного резонанса, использование маршрутной технологии и т. д., повышают эффективность применения прибора.
- С прибором поставляется комплект диагностических и сервисных программ «Атлант» и «Аврора2000». Они позволяют проводить диагностику дефектов оборудования. Уникальной возможностью нашей программной продукции, отражающей нашу техническую политику, является эффективная организация обслуживания оборудования «по техническому состоянию» при помощи программы «Аврора2000». В соответствии с коммерческой стратегией нашей компании, все эти программы предоставляются пользователям бесплатно!
Метрологическое обеспечение
Виброанализатор включен в в Федеральный информационный фонд по обеспечению единства измерений под №95113-25 и допущен к применению в Российской Федерации.
Прибор «Диана-2» выпускается в двух модификациях: общепромышленном и взрывозащищенном исполнениях.
Для взрывозащищенного исполнения виброанализатор «Диана-2» и лазерный отметчик имеют маркировку взрывозащиты «1Ex ib IIA T3 Gb X в комплекте Диана-2» и «1Ex ib IIB T3 Gb в комплекте Диана-2» соответственно.
Вибропреобразователи ВК-310A являются покупными изделиями с маркировкой взрывозащиты «0Ex ia IIС Т5 Ga X»
Технические параметры виброанализатора "Диана-2"
Прибор имеет жидкокристаллический низкотемпературный дисплей с разрешением 320х240 точек.
Прибор комплектуется виброакселерометрами пъезоэлектрического типа со встроенными предусилителями, обеспечивающими высокую чувствительность, помехозащищенность и линейность характеристик во всем частотном диапазоне измерений, и лазерным отметчиком фазы.
| Измерительный тракт | |
| Количество синхронно опрашиваемых каналов | 3 (2 виброканала, 1фотоотметчик) |
| Диапазон рабочих частот измерений виброускорений и виброскорости, Гц |
3 ÷ 5000 |
| Диапазон рабочих частот измерений виброперемещений, Гц |
5 ÷ 200 |
| АЦП | 15 бит |
| Аналоговое интегрирование | одинарное, двойное |
| Диапазоны измерения | |
| Виброускорение (м/с2) | 0,5 ÷ 100 |
| Виброскорость (мм/с) | 0,5 ÷ 100 |
| Виброперемещение (мкм) | 10 ÷ 500 |
| Спектр | |
| Граничная частота (кГц) | Выбор из списка в диапазоне до 10 кГц |
| Число линий | до 51200 |
| Оконная функция | Окно Хемминга |
| Энергонезависимая память (Flash) | |
| Распределение | Динамическое |
| Общий объем, Мб | 64 |
| Время хранения | Неограниченно |
| Погрешность измерения | |
| Предел основной допускаемой относительной погрешности при измерении общего уровня вибрации | 5% |
| Спад АЧХ на граничных частотах | < 3 дБ |
| Представление данных | |
| Дисплей | ЖКИ с подсветкой 320x240 точек |
| Порты для связи с компьютером | |
| USB | |
| Питание | |
| Элементы | Аккумуляторы тип АА 1.5 А*ч (NiMH) |
| Время зарядки | Около 12 часов |
| Потребление прибора | |
| В ждущем режиме | 120 mA |
| В режиме регистрации | 300 mA |
| В режиме регистрации с подсветкой | 350 mA |
| Время работы прибора | |
| Дежурный режим без подсветки | 15 ч |
| Дежурный режим с подсветкой | 10 ч |
| Режим регистрации без подсветки | 7 ч |
| Режим регистрации с подсветкой | 5 ч |
| Физические данные | |
| Условия эксплуатации, ºС | от -20 до +40 |
| Габаритные размеры, не более (мм) | 200x140x38 |
| Масса прибора, не более (кг) | 2,0 |
| Дополнительные функции | |
|
|
В состав поставки виброанализатора "Диана-2" входит программное обеспечение вибродиагностики "Атлант" и "Аврора-2000".
При помощи программы "Атлант" осуществляется хранение в компьютере вибросигналов и спектров. Передача информации из прибора в компьютер осуществляется по порту USB. В программе "Атлант" реализованы все необходимые временные и частотные преобразования вибросигналов, вайвлет-представление сигналов. Большую пользу при диагностике могут принести имеющиеся средства пространственной визуализации многомерных колебаний.
Для удобства работы, в состав программного обеспечения "Атлант" включены:
- База данных с многоуровневым хранением информации;
- Набор функций для проведения различных преобразований вибросигналов и их просмотра;
- Набор автоматизированных экспертных систем для проведения различных диагностических работ, включая специальный язык "Паллада" для написания экспертных систем пользователем;
- Программа "Диана" для проведения расчетов при проведении многоплоскостной балансировки и успокоения роторов;
- Программа "Ариадна" для оперативного определение технического состояния подшипников качения.
Программа "Аврора-2000" позволяет на практике реализовать переход от ремонта вращающегося оборудования по системе ППР к обслуживанию и ремонту по техническому состоянию. Внедрение системы "Аврора-2000" не требует специальной подготовки обслуживающего персонала и при правильной реализации приносит максимально высокий экономический эффект.
Комплект поставки виброанализатора "Диана-2"
| № | Наименование | Количество |
| 1 | Прибор "Диана-2" | 1 шт. |
| 2 | Датчики вибрации с магнитами | 2 шт. |
| 3 | Датчик тока | 1 шт. |
| 4 | Отметчик фазы | 1 шт. |
| 5 | Кабель для подключения к компьютеру (USB) | 1 шт. |
| 6 | Сумка для переноски прибора | 1 шт. |
| 7 | Кабели соединительные к вибродатчикам | 2 шт. |
| 8 | Кабель соединительный к отметчику фазы | 1 шт. |
| 9 | Блок питания к прибору | 1 шт. |
| 10 | Стойка под отметчик фазы с магнитом | 1 шт. |
| 11 | Лента светоотражающая | 1 м |
| 12 | ПО "Атлант" и "Аврора-2000" | 1 шт. |
| 13 | Руководство пользователя прибора Диана-2 | 1 шт. |
| 14 | Паспорт на прибор | 1 шт. |
| 15 | Технический паспорт на вибродатчики | 2 шт. |
Конкретный комплект поставки указан в паспорте прибора и может отличатся от указанного выше
